domingo, 22 de decembro de 2019

O rectángulo de Brügner e outros problemas áureos

Cando un bota a vista atrás e se coloca como espectador mirando para cousas que fixo anteriormente, moitas veces ten que torcer o bico. Iso foi o que me pasou cando volvín a repasar unha entrada anterior, Problemas consecutivos, na que quixen ofrecer unha lista de cuestións que tivesen que ver ben co número áureo, ben coa sucesión de Fibonacci. Ao que agora non lle vexo moito sentido é a ocultar de que trataba a entrada, dándolle incluso un título bastante escuro e anódino.
A razón de que volvese a reparar naquela entrada é que no espazo dun par de días fun bater con tres novos (para min) problemas sobre os mesmos tópicos. Así que decidín ampliar a lista de problemas alí comenzada.

Problema 7. Resolve $${ 4 }^{ x }+{ 6 }^{ x }={ 9 }^{ x }$$


Problema 8. Acha x

Problema 9. No seguinte rectángulo calcula cal é a razón a/b
Considera agora que a diagonal mide 1. Demostra entón que a2=b, a3=c, a4=d, a5=e

Se un se para a pensar un pouco neste último problema verá que, en esencia, é o mesmo que o Problema 8, só que agora os datos serían os seguintes:
 Efectivamente, este triángulo é o da parte superior do rectángulo do Problema 9, e que ten de lados a, b e b+d=1. Así x e b coincidirían. Unha outra curiosidade relacionada con ese rectángulo é que as tres pezas máis grandes dan lugar ao chamado tangram de Brügner, estudado no 1984 por Georg Brügner, matemático da Universidade de Friburgo.
Tangram de Brügner
Con estas tres pezas é posible obter l6 figuras convexas:


Esta última imaxe está sacada do Blog de Calaix +ie, no que lle adicaron dúas entradas ben completas a este tangram: [1] e [2]
Xogando con ese rectángulo ocorréuseme a seguinte cuestión, que nun principio, co xa comentado ata aquí, xa estaría practicamente resolta.
Problema 10. Trataríase de medir a lonxitude do zig-zag confeccionado a partir do rectángulo de Brügner. Sería o debuxado en azul:


A denominación de zig-zag recollina do libro Uses of infinity, de Leo Zippin. Neste texto trátanse e resólvense problemas moi semellantes a este. Un deles consiste na determinación da lonxitude do zig-zag en espiral nun rectángulo áureo. Aquí chameille Problema 11:

Problema 11. Determina a lonxitude da espiral zig-zag construída sobre un rectángulo áureo.
Unha outra cuestión que non viña no libro de Zippin consistiría en determinar as coordenadas do punto ao que converxe o zig-zag tomando como orixe de coordenadas o vértice inferior esquerdo do rectángulo.
Debo confesar que isto do mundo do número áureo crea adicción. Mentres estaba escribindo esta entrada xa encontrara outra boa colección de curiosidades áureas que ben poderían sumarse a esta que estiven recollendo aquí. Xa será para outra ocasión, se hai folgos.

martes, 26 de novembro de 2019

Que pasa coa lectura científica en galego?

Os 50 títulos máis lidos nos clubs de lecura 17-18

A Rede de Bibliotecas Escolares publicou estes tres últimos anos o listado do 50 títulos máis lidos nos clubs de lectura. Chama moito a atención que entre eses 150 títulos non encontremos ningún de divulgación científica. O caso aínda é moito máis rechamante se temos en conta que xa levamos 6 edicións de celebración "Novembro, mes da ciencia en galego nas bibliotecas" nas que se desenvolven, ou iso se di, toda unha serie de actividades, tales como lecturas nas bibliotecas, difusión de mochilas viaxeiras e a conseguinte multiplicación de entradas nos blogues de Bibliotecas ou de Equipos de Normalización coas máis diversas propostas. Aparentemente todo funciona como unha locomotora. Pero só aparentemente. Se miramos baixo esta capa de maquillaxe decontado comenzaremos a sentir renxer toda a maquinaria.
Botémoslle un ollo ás mochilas viaxeiras. De entre todas escollamos a de Matemáticas de Secundaria. Ten 31 títulos, 28 deles en castelán e os outros 3 en galego (menos dun 10%). Teñamos en conta que se trata dunha das actividades do "Mes da ciencia en galego". Significativamente un dos títulos en galego é precisamente "Alicia no país das marabillas". Aínda que foi escrito por un matemático, non se trata dun libro de divulgación científica, pero explica moi ben a situación. A Xunta, a Consellería de Educación, a Secretaría Xeral de Política Lingüística, a Rede de Bibliotecas, e como ovelliñas unha recua de bibliotecas e incluso de Equipos de Normalización din que se fai lectura en galego de obras de divulgación científica.  A realidade é xusto a contraria; nin hai lectura de ciencia, e moito menos, de ciencia en galego.

Creando un club de lectura matemática
Se eu quixera facer unha mochila viaxeira ou crear un club de lectura matemática en galego, podería facelo? Cal é o panorama? De que libros dispoño? Antes de nada, e para valorar a situación, vou indagar a mesma cuestión no caso de que procurara exclusivamente libros en castelán. Neste caso, as primeiras coleccións que me veñen á cabeza son:
Xa son moitos, pero hai máis? No portal Divulgamat, para o período 2000-2019 temos un total, a día de hoxe, de 947 libros, prácticamente poderiamos facer 31 mochilas viaxeiras con 31 libros de divulgación matemática. Isto danos un punto de referencia para intentar establecer unha comparación co mesmo hábitat, pero agora, por fin, en galego.
Vou comenzar, xa desde o principio, ampliando este hábitat ao incluir tamén aquelas publicacións que teñan como tema a astronomía, e non só as matemáticas. Por comenzar por aquí podemos iniciar a pescuda con *¿A que altura está o ceo? (Alvarellos, 2016) de Jorge Mira. Deste mesmo autor hai outro libro de divulgación xeral pero que contén algún toque de matemáticas, *A ciencia no punto de mira (Auga Editora, 2010). Continuemos con *E fixemos a luz! (USC 2015), de Salvador Bará, que forma parte da colección Biblioteca de divulgación. Serie científica, con poucos, pero aparentemente gorentosos títulos. Dos outros non,sei, pero deste de Salvador Bará si que podo afirmar que é excelente.
Seguindo coa astronomía non podemos deixar de citar a edición do libro de Ramón Mª Aller, Astronomía a ollo ceibe (USC, 2016), que estaba chamado a ser o primeiro libro de divulgación científica en galego, e así se anunciou ao Seminario de Estudos Galegos segundo se indica nunha nova do 20 de maio de 1936 no xornal El  Compostelano. O golpe de estado de 1936 e a posterior dictadura frustaron esta iniciativa, retrasando décadas a apertura da lingua galega ao mundo da ciencia.
De pasar a centrármonos naqueles libros nos que traten dalgún xeito algún tema relacionados coas matemáticas, ou mellor áinda, que traten en exclusiva desta ciencia, teriamos que iniciar a escolma cos libros da "Colección Lemniscata", editados por AGAPEMA e Anaya, agás o último no que Anaya xa non colaborou:
 1. Resolución de problemas. Seminario "Ramón Aller", AGAPEMA-Anaya, 2002
*2. 13 matemáticos galegos, Ricardo Moreno Castillo, AGAPEMA-Anaya, 2004
3. Matemáticas para disfrutar,  AGAPEMA-Anaya, 2005
4. Competicións matemáticas escolares, AGAPEMA-Anaya, 2006
5. Paseos matemáticos, AGAPEMA-Anaya, 2005
*6. Un conto xeométrico, Julio Rodríguez Taboada, AGAPEMA-Anaya, 2008
7. Geometría dinámica, INTERGEO, AGAPEMA-Anaya, 2009. Este está escrito en partes en galego e noutras en castelán.
8. Moodle con Geogebre e unhas pinceladas de Wiris, Grupo Xeodín, AGAPEMA-Anaya, 2011
9. Estatística no ensino medio, AGAPEMA-Anaya, 2013
10. O Pórtico da Gloria. Miradas matemáticas, Luís Puig Mosquera, AGAPEMA, 2015

De seguirmos rastrexando publicacións da primeira década do XXI chegaríamos a un oasis nun deserto, *As mulleres nas matemáticas (Bahía, 2008)  de Matilde Ríos Fachal, que hai tempo que está descatalogado. Desta época é o libro de Cecilia Alvarellos, O xornal na clase de matemáticas (Alvarellos, 2009), neste outro aso estamos diante dun manual escolar.
Hoxe en día está publicándose a colección de Xerais Básicos da Ciencia onde temos as seguintes referencias matemáticas:
Vou abrir aquí un capítulo dos materiais descargables. A quen lle temos que agrader unha achega de calidade neste campo é ao Consello da Cultura Galega (CCG). Comenzo cun par de libros de Xurxo Mariño, dous clásicos da divulgación científica. *Os dados do reloxeiro: ciencia amena para mentes inquietas (CCG, 2005) e *Po de estrelas (CCG, 2007). Xa comentei que estaba disposto a abrir a man para poder facer esta escolma o máis ampla posible.
Textos científicos en galego, 1916-1936 os inicios (CCG, 2016) coordinado por Alfonso Mato, contén os artigos de D. Ramón Mª Aller publicados na revista Logos orixinalmente en galego. Tamén publicaron Verbo da teoría da relatividade restrinxida e xeral (CCG, 2017), de Albert Einstein. Un campo desfortunadamente moi pouco traballado nas publicacións de divulgación científica é o que ten que ver coa historia da ciencia. Outra vez o Consello da Cultura Galega intenta tapar este oco co libro *Álbum da ciencia: 30 nomes e as súas achegas (CCG, 2018) coordinado por Francisco Díaz-Fierros Viqueira, Xosé Antón Fraga e Alfonso Mato. Trátase dun volume fermosísimo que recolle algunhas das contribucións do portal do CCG,  Álbum da ciencia.
De seguido facemos referencia a dúas unidades didácticas, adicadas a dúas grandes figuras galegas nas matemáticas: María Wonenburger, unha matemática adiantada ao seu tempo (Xunta, 2015) de María José Souto Salorio e Ana Dorotea Tarrío Tobar, e Domingo Fontán e a Carta Geométrica de Galicia (CCG, 2018), coordinada por Xosé Antón Fraga e Elena Vázquez Cendón.
Durante unha temporada a Fundación Barrié, en colaboración coa Real Academia Galega de Ciencias, publicaron unidades didácticas adicadas a algún científico destacado:
Continuando coas contribucións da RAGC, temos algunhas lecturas na súa Revista:
Xa que acabamos de nomear nesta última lista a Iván Fernández e a José Ángel Docobo, non podemos deixar de referenciar o seu libro As Matemáticas e a Astronomía en Galicia, (USC, 2011)
Hai uns poucos libros de matemáticas pero xa de carácter universitario, cítoos aquí por continuar a ampliar a nómina pero sabendo que nunca poderían formar parte dunha escoma divulgativa.

Imos pasar aos clásicos. O primeiro deles, o *Sidereus nuncius (MUNCYT, 2010) de Galileo foi traducido ao galego no V centenario da súa publicación. Este non está á venda, mais podemos descargalo legalmente (!) en PDF. Púxeno porque é un dos que recomendo aos meus alumnos a partir de 4º ESO.  A seguinte lista procede da colección Clásicos do pensamento universal, editada polo servizo de publicacións da USC:
  • *Unha breve historia do tempo, (USC-Fundación BBVA, 2018), de Stephen Hawking. Este tivo moito éxito de vendas na edición en castelán. Pódese dicir que é divulgativo. O resto dos da colección son "ladrillos" para especialistas. Pódese pensar se ten algún sentido adquirilos para unha biblioteca escolar se van facerse consultas puntuais e dirixidas.
  • O sistema de mundo (USC-Fundación BBVA, 2015), de Isaac Newton
  • Elementos (USC-Fundación BBVA, 2013), de Euclides, cunha excelente tradución de Ana Gloria Rodríguez Alonso e Celso Rodríguez Fernández, así como cun gorentoso prólogo de José Luís Gómez Pardo, que mesmo podería constituír un libro en sí mesmo. Quen lle dera ter en castelán unha versión dos Elementos coma esta!. Ademais basta premer na ligazón para poder descargalo en PDF.
Hai tamén unha tradución do primeiro libro: Elementos. Libro I (UdV, 2009) feita por José Nicanor Alonso Álvarez e José Montero Reguera, aínda que ésta é descargable A lista de Hilbert (UdV, 2019), de José Nicanor Alonso Álvarez, trátase un libro no que se ofrece a tradución da famosa conferencia de Hibert no II Congreso Internacional de Matemáticas. Seguindo cos clásicos, hai un libro inclasificable, pero moi ben editado, O soño (Huguin e Munin, 2014) de Johannes Kepler, da que ademais podemos ler esta impagable introdución do seu tradutor, Alfonso Blanco Quintela. Algúns divulgadores como Carl Sagan falan deste libro como o primeiro de ciencia ficción da historia. Eu non concordo, del destacaría que foi feito para facer propaganda do heliocentrismo cando a Kepler non lle permitían publicar sobre iso. O texto é pequeniño, 36 páxinas, pero ten unha enorme cantidade de notas (unhas 100 páxinas delas) para quen o queira ler en profundidade.

En resumo
Pode ser que haxa máis publicacións, e pode haber mellores maneiras de escolmalas, porén, se nos quedamos co relatado ata aquí, o seguinte gráfico pode ser un bo resumo:

Concretando, neste período de 20 anos (1999-2019) só temos 4 libros que cualificar como de divulgación matemática:
  • 13 matemáticos galegos, Ricardo Moreno Castillo, AGAPEMA-Anaya, 2004
  • Un conto xeométrico, Julio Rodríguez Taboada, AGAPEMA-Anaya, 2008
  • As mulleres nas matemáticas ,  Matilde Ríos Fachal, Bahía, 2008
  • Mate-glifos , José Nicanor Alonso e Miguel Mirás, Xerais, 2019
Con eles poderiamos facer unha oitava parte dunha mochila viaxeira. De seguir ao mesmo ritmo podería completala dentro de século e medio. Disto conclúese que a edición desta clase de libros é puramente arbitraria e non se enxerga unha continuidade para o futuro. Destes catro libros, o único que podemos conseguir na actualidade é o último.
Por outra banda, aínda que moi escasa, si que hai literatura científica en galego de carácter non especializado. Os seus destinatarios serían maioritariamente os docentes de secundaria. Basta comprobar que boa parte da escolma está formada por material didáctico. Con todo, as necesidades deste tipo de lecturas non están cubertas nin de lonxe e este colectivo ten que fornecerse nas edicións noutras linguas. Velaí que o campo para normalización neste eido está por cubrir en todas as direccións imaxinables. A situación é tan precaria que calquera paso que se dea, é un paso adiante.
Para finalizar vou desvelar o significado dos asteriscos que aparecen por esta entrada. Servíronme para marcar aqueles títulos que poderían formar parte da caixa coa que fornecer un club de lectura matemático. Ademais dos 4 citados hai outros 9 que abeiran os campos da física, a astronomía ou as ciencias naturais. Aínda con todos  eles non se poderían cubrir todos os niveis. Imposible facer un intento para os primeiros cursos da ESO. Noutros casos a imposibilidade é do acceso a materiais que en moitos casos xa tiveron unha difusión bastante limitada. En definitiva, intentar crear un club de lectura de matemáticas en galego é un labor heroico... no caso de que sexa posible.

mércores, 30 de outubro de 2019

O construtor universal de ecuacións de Segner

https://mazarinum.bibliotheque-mazarine.fr/viewer/2128/?offset=#page=346&viewer=picture&o=bookmark&n=0&q=

Teño a convicción de que ninguén, dos poucos que poidan pasar por aquí, vai ser quen de identificar o curioso mecanismo que se reproduce na imaxe. Aínda que o informase de que a lámina está extraída do Volume 33, suplemento 5 da Enciclopedia de Diderot e D'Alembert, seguiría tendo a seguridade de que  o coitado lector seguiría in albis.
O autor do artefacto é Johann Andreas von Segner (1704-1777), o primeiro catedrático de matemáticas de Gotinga. Curiosamente, o instrumento foi ideado a partir dun tópico das matemáticas moi coñecido do alumnado da secundaria, a regra de Ruffini para dividir polinomios por binomios da forma x±a. Nos países de fala inglesa prefieren atribuirlle esta técnica a William Horner (1786-1837), un asiduo colaborador da revista The ladyes' diary; e isto a pesar de que existe a polémica de que Horner non o publicou ata dez anos despois de que o fixera un reloxerio londinense, Theophilus Holdred. Con todo Ruffini anticipárase pois no 1804 recibira un premio nun concurso no que se buscaba un método para achar as raíces dun polinomio.
Tirando máis para atrás tamén foron precursores do método de Horner(?) outros tales como Isaac Newton (1642/3-1727), un tal Sharaf al-Din al-Tusi (1135-1213) (non confundir con Nasir al-Din al-Tusi (1201-1264)), ou mesmo Liu Hui (III d.C.), o editor do libro Os nove capítulos da arte matemática. Parece que o método tiña que ser descuberto, e así sucedeu unha e outra vez.

O método de Ruffini
Consideremos un polinomio de grao n. Se o dividimos por x-x0 obteremos:
$$P\left( x \right) ={ Q }_{ 0 }\left( x \right) \left( x-{ x }_{ 0 } \right) +{ r }_{ 0 }$$
onde Q0 será un polinomio de grao n-1. Podemos dividir agora este polinomio por x-x0, e reiterar este procedemento:
$${ Q }_{ 0 }\left( x \right) ={ Q }_{ 1 }\left( x \right) \left( x-{ x }_{ 0 } \right) +{ r }_{ 1 }\quad \quad con\quad { Q }_{ 1 }\quad de\quad grao\quad n-1\\ { Q }_{ 1 }\left( x \right) ={ Q }_{ 2 }\left( x \right) \left( x-{ x }_{ 0 } \right) +{ r }_{ 2 }\quad \quad con\quad { Q }_{ 2 }\quad de\quad grao\quad n-2\\ ...\\ { Q }_{ n-1 }\left( x \right) ={ r }_{ n }\left( x-{ x }_{ 0 } \right) +{ r }_{ n-1 }\quad con\quad { r }_{ n }\quad de\quad grao\quad 0$$
De aí que, substituíndo aniñadamente as anteriores igualdades, obteñamos:

$$P\left( x \right) ={ Q }_{ 0 }\left( x \right) \left( x-{ x }_{ 0 } \right) +{ r }_{ 0 }=\left[ { Q }_{ 1 }\left( x \right) \left( x-{ x }_{ 0 } \right) +{ r }_{ 1 } \right] \left( x-{ x }_{ 0 } \right) +{ r }_{ 0 }=\\ ={ Q }_{ 1 }{ \left( x \right)  }{ \left( x-{ x }_{ 0 } \right)  }^{ 2 }+{ r }_{ 1 }\left( x-{ x }_{ 0 } \right) +{ r }_{ 0 }=...={ r }_{ n }{ \left( x-{ x }_{ 0 } \right)  }^{ n }+{ r }_{ n-1 }{ \left( x-{ x }_{ 0 } \right)  }^{ n-1 }+....+{ r }_{ n }$$
Isto último non é outra cousa que o desenvolvemento do polinomio de Taylor do polinomio P(x), polo que
$${ r }_{ k }=\frac { { P }^{ (k }\left( { x }_{ 0 } \right)  }{ k! } \quad \quad k\in \left\{ 0,...,n \right\} $$
Para sacarlle o zume a toda esta farramalla alxébrica o mellor é considerar un caso práctico. Consideremos o seguinte polinomio e dividámolo reiteradamente por x-1:$$P\left( x \right) ={ x }^{ 3 }-2{ x }^{ 2 }+6x-7$$
Polo contado anteriormente, os coeficientes do desenvolvemento de Taylor son o números marcados en grosa. De aí que poidamos escribir o seguinte desenvolvemento:
$$P\left( x \right) ={ \left( x-1 \right)  }^{ 3 }+{ \left( x-1 \right)  }^{ 2 }+5{ \left( x-1 \right)  }+2\quad \quad \quad \quad \quad \left[ 1 \right] $$
Todo ben, pero, e o método para achar raíces, u-lo? Pode non parecelo, pero xa temos medio camiño andado. É fácil comprobar que o polinomio ten unha raíz entre 1 e 2. Sexa x-1=y, entón podemos escribir [1] así:
$$P\left( 1+y \right) ={ y }^{ 3 }+{ y }^{ 2 }+5{ y }+2\quad \quad \quad \quad \quad \left[ 2 \right] $$
Esta nova expresión terá unha raíz entre 0 e 1, isto é, y=z/10+ε, onde z é a primeira cifra decimal da solución. Tomemos entón a aproximación y=z/10. Substituíndo en [2] e simplificando teremos:
$$P\left( 1+\frac { z }{ 10 }  \right) ={ z }^{ 3 }+{ 10z }^{ 2 }+500{ z }+2000\quad \quad \quad \quad \quad \left[ 3 \right] $$
Teñamos en conta que nos interesan para z valores dunha cifra. Debemos procurar, xa que logo, solucións entre 0 e 10. Non é difícil verificar que hai unha solución entre 3 e 4. Agora debemos dividir o polinomio [3] por z-3. Chegados a este punto xa temos unha aproximación da raíz da ecuación orixinal cunha cifra decimal: 1,3. Ademais o procedemento está no mesmo punto no que comenzamos. Con sucesivas aplicacións destes pasos está claro que iremos obtendo aproximacións con máis cifras decimais.

Constructeur Universel d’Équations
Por fin imos intentar explicar o fundamento matemático que sustenta o Constructeur Universel d’Équations de Segner e que como xa comentamos, non é outro que a regra de Ruffini.
O artefacto foi pensado para traballar cun polinomio de grao 3. Aplicando a regra de Ruffini podemos escribir o polinomio P(x)=ax 3+bx 2+cx+d da seguinte forma:

Comenzaremos considerando o segmento OI de lonxitude 1 e un punto X a unha distancia x de O. Perpendicularmente trazaremos unha recta sobre a que marcamos puntos A, B, C, e D a alturas a, a+b, a+b+c e a+b+c+d respectivamente. Os puntos identificados coa mesma letra estarán á mesma altura



Comenzamos trazando o segmento que une D' con C e que corta á recta XZ en M.
Os triángulos D'CC' e MCC'' son semellantes polo que MC''=dx
Engadíndolle o valor de c:
MB''=MC''+C''B''=dx+c















Tracemos o segmento M'B que corta a XZ en N.
Os triángulos M'BB' e NBB'' son semellantes polo que NB''=x(dx+c)
Engadíndolle o valor de b:
NB''+B''A''=x(dx+c)+b













Tracemos agora N'A que corta a XZ en P.
Os triángulos N'AA' e PAA'' son semellantes, de aí que
PA''=x(x(dx+c)+b)
Engadíndolle o valor de a:
PX=PA''+A''X=x(x(dx+c)+b)+a =P(x)













Finalmente, co seguinte applet podemos practicar cun Constructeur Universel d’Équations virtual, o cal non deixa de ter o seu mérito pois hai a sospeita de que, a pesar de que o volume da Enciclopedia no que aparece o deseño do artefacto foi publicado no 1777, non se fixera ningún mecanismo real ata o presentado ano 2000 na exposición  Oltre il compasso. La geometria delle curve museo florentino Il Giardino di Archimede.




xoves, 26 de setembro de 2019

Que matemáticas debería coñecer todo cidadán?

No ano 1941 publicábase en Inglaterra What is mathematics?, un libro escrito por Richard Courant e Herbert Robins que había de ser toda unha referencia, e que aínda hoxe, a pesar do tempo transcorrido, continúa a selo. Para responder á pregunta os autores non elaboraron un discurso filosófico sobre o facer matemático. Tampouco fan un percorrido histórico desenvolvendo os feitos e personaxes máis importantes deste saber. Trátase dun libro no que se explican os principais contidos desta materia. Para saber o que son as matemáticas, hai que saber matemáticas.
Pero, que entendemos por "principais contidos"? Pois, para entendérmonos sen darlle moitas voltas, serían todos aqueles que un bo estudante debería ter na faltriqueira para enfrontarse a uns estudos universitarios. Agora ben, non todo cidadán vai pasar pola universidade; e aínda que o faga, non precisa de moitos dos contidos que se debullan nese libro para acceder a carreiras do ámbito humanístico. Velaquí onde xurde a pregunta que dá título a esta entrada. Que matemáticas debería coñecer todo cidadán? Hai alguén que se atreva a respondela?

Ignacio Zalduendo, profesor nunha universidade bonaerense,  fíxoo en Matemática para Iñaki (Fondo de Cultura Económica, 2017). Seguindo o exemplo de Courant e Robins, Zalduendo explica cales son as matemáticas das que todo cidadán culto debería ter noticia. Para entendérmonos, serían todos aqueles contidos dos que bo estudante de ensino obrigatorio tería noticia, ou polo menos, estaría en disposición de tratar con eles.
Zalduendo di na introdución que non mirou os libros de texto (e penso que fixo ben). Con todo, asegura ter certo coñecemento dos contidos que se tratan na secundaria fai unha critica bastante demoledora. Mágoa que na breve introdución non intente ofrecer tamén algunha proposta positiva. Así comenta que:
"En xeral non viron algunhas das partes máis belas da matemática, saben pouco da súa estrutura e da súa historia, cústalles moito utilizala e o que cren saber en realide non o comprenden"

Seguindo por este camiño, conviña indicar que o goberno arxentino presentou hai un ano un "plan de formación de docentes para implementar estratexias metodolóxicas que lles permitan traballar doutro xeito cos alumnos abordando o ensino dos temas relacionándoos coas necesidades dos estudantes", Trátase do Plan Nacional Aprender Matemática que lanza a mensaxe de que o profesorado está facéndoo mal, pero o estado benefactor xa ten a solución. Lembremos que boa parte da vaselina coa que se puxo en funcionamento a LOMCE pasaba polo desprestixio do labor docente. Xa que logo, aparece a estratexia repetida para intervir no sistema educativo sen importar que sexan as vítimas.
A proposta do goberno de Macri pasa por unha publicitada formación do profesorado así como a promoción de recursos de dalgúns dos gurús como Adrián Paenza, Eduardo Sáenz de Cabezón (Derivando) ou incluso dese sarillo de aulas virtuais de David Calle Padilla (Unicoos).

Captura do portal do Ministerio de Educación arxentino

Claro, que esta solución máxica xa foi criticada desde un principio. Esa confusión entre educación e divulgación só nos pode levar á certeza de que hoxe o panorama en canto á educación matemática na Arxentina ten que ser peor hoxe que o de hai un ano.
Alén das reviravoltas da política arxentina, é de agradecer que Paenza elabore materiais espallando a cultura matemática. Tamén é de agradecer que profesores universitarios como Zalduendo se preocupen polas outras etapas do ensino e intente ofrecer un perfil da matemática básica.
Volvendo ao rego, para ter unha mellor idea dos contidos de "Matemática para Iñaki", de cales son esas matemáticas das que todos deberiamos ter un certo coñecemento, Ignacio Zalduendo non pode deixar de incluir algunhas pezas de matemáticas fermosas, aínda que poidan parecer algo difíciles. En primeiro lugar, nunca deixa de ofrecer demostracións, como a da irracionalidade da raíz cadrada de 2,  a do teorema de Ptolomeo ou do pequeno teorema de Fermat. Tamén trata unha resolución de ecuacións polinomiais cargada de referencias históricas, o que é moi do meu gusto. Incluso chega a tratar a cuestión da recta de Simson, que tamén tiveron o seu espazo neste blogue. Certamente non fuxe do simbolismo matemático; un medo que nunca entendín. Así explícasenos como calquera número real pode escribirse da forma:$$\sum _{ k=0 }^{ \infty  }{ \frac { { d }_{ k } }{ { 2 }^{ k } }  } \quad \quad k\in \left\{ 0,1 \right\} $$
Quizais non se poida dicir máis con menos símbolos. Neste caso concreto faise referencia a un experimento que me encanta contar en 4º da ESO. Se lanzamos unha moeda infinitas veces apuntando un 1 se sae cara e un 0 se sae cruz, estamos construído un número real completamente ao chou. Ademais, indefectiblemente este número será irracional. De aí podemos deducir que "a gran maioría" dos números reais son irracionais.
Finalmente, en cada unha das seccións do libro hai unha pequena lista de problemas. Dous deles, que tratan sobre a esfera,  son os que deixei na anterior entrada.

sábado, 31 de agosto de 2019

Dous problemas sobre a esfera

Para dar a impresión de que non teño o blogue abandonado, vou recoller un par de problemas coa esfera de protagonista que recollo dun libro do que, se teño folgos, comentarei algún día.

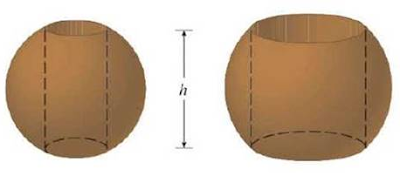

1. Faise un anel para panos de mesa (dunha altura fixa h) furando verticalmente un cilindro dunha esfera de madeira (ver figura). Proba que o volume do anel non depende do tamaño da esfera.


2. Unha esfera de plastilina pártese en varios anacos para formar outras esferas de menor tamaño (todas iguais). A superficie de todas as esferas pequenas (sumadas) resulta ser o triplo da superficie da esfera orixinal. Cantas pequenas esferas se formaron?


Aquí simplemente recollín os enunciados dos problemas. Con todo, non quería deixar de comentar que preferiría unha versión distinta para o enunciado do primeiro problema para non dar pistas sobre o seu sorprendente resultado. Preferiría unha redación semellante á seguinte:

1. Para facer un anel para panos de mesa, nunha esfera de raio R realizamos un furado cilíndrico de altura h. Determina o volume do anel.
Decátate de que neste enunciado non falamos do raio da base do cilindro, por que?

sábado, 6 de xullo de 2019

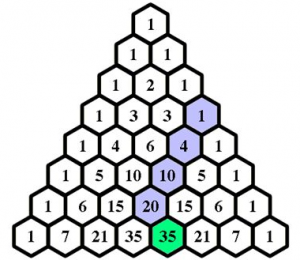

Os secretos matemáticos do triángulo de Pascal


Velaquí o famoso vídeo de TEDed sobre o triángulo de Pascal con subtítulos en galego. A cousa empezou nos XXI Encontros para a normalización lingüística organizados polo Consello da Cultura Galega. Alí Xusto Rodríguez explicou como funcionaba o proxecto de tradución de vídeos TED.
O proceso de aprendizaxe de uso da plataforma de tradución é simple. Basta con seguir os pasos indicados nesta serie de vídeos.
A ventaxa principal deste tipo de traballo, penso eu, é a simplicidade de todo o proceso. O peor é que para que se publique unha tradución é que hai que agardar a que outro tradutor, nun principio máis experto, che revise o traballo e non sempre vai haber alguén do outro lado da arañeira de internet mirando a ver o que fas. Cumpriría ter un grupo de traballo organizado para sacar adiante tanto as traducións feitas e sen publicar, como as que vaian chegando. Unha dificultade engadida, segundo me pareceu ver, é que na primeira tradución gozas dunha serie de ventaxas que xa non se dan nas seguintes (agás que soltes a xarda). Ademais de facer a tradución, hai que colocar cada secuencia dentro dun intervalo de tempo. A primeira vez podes usar a temporalización doutro idioma. Non poder seguir facéndoo nas seguintes é unha carga de traballo engadida, e non pequena. Con todo, no momento da publiación desta entrada, xa hai unhas 300 traducións ao galego.

mércores, 3 de xullo de 2019

Como Euler arranxou un desarranxo

Problema 1.Un grupo de 14 profesores dun claustro escolar organiza unha comida para celebrar a finalización da avaliación. Para armar festa alguén propuxera facer un amigo invible: cada un levaría un pequeno agasallo que se sortearía durante a celebración. Alguén comenta: "é ben seguro que algún vai levar o regalo que el mesmo comprou". Velaquí un problema matemático: cal é a probabilidade de que haxa algúen a quen lle toque o seu propio agasallo?
Sabía que coñecía o problema, só que tiña outro enunciado, aínda que cunha redacción referida a unha realidade doutra época:
Problema 2. O encargado do gardarroupa dun establecemento esqueceuse de etiquetar os sombreiros dos clientes e decide devolvelos ao chou. Cal é a probabilidade de que polo menos unha persoa reciba o seu sombreiro?
Ou incluso este outro, que fai referencia a cando aínda se escribían cartas:
Problema 3. Un encargado debe enviar n cartas a n direccións diferentes. Como é pouco responsable co seu traballo, introduce as cartas nos sobres ao azar. Achar a probabilidade de que introducira algunha carta no sobre correspondente.
A seguinte, e última versión, recibiu o nome do xogo do recontre
Problema 4. Dúas persoas, A e B, cunha baralla completa cada unha, sacan a un tempo cada súa carta. Se extraen a mesma carta gana A. Se  repiten a operación ata esgotar todas as cartas e nunca coinciden, ganará B. Pídese a probabilidade de que gane cada un dos xogadores.
Esta última versión foi proposta por Pierre Rémond de Montmort (1678-1719)  nun ensaio publicado no 1708. Na segunda edición desta obra (1713) resolve algúns casos simples pero queda sen dar unha solución xeral. Un dos que se enfrontaría á cuestión sería Leonhard Euler no seu  Calcul de la probabilité dans le jeu de rencontre (1743). De seguido vou debullar esta resolución porque é un exemplo maxistral de como abordar un problema. En primeiro lugar profundiza sobre el, estuda varios casos ata familiarizarse con el. Cando non pode seguir traballando caso a caso busca unha propiedade que lle permita domesticalo e preparar así o asalto final. Vou seguir os pasos de Euler aínda que o farei usando unha notación distinta. Se o fago así non é por capricho, senón que despois de ler a súa resolución, vin que a entendía mellor facendo uso deste anacronismo. Polo demais, no esencial, reproducirei con toda fidelidade o seu razoamento.
A versión sobre a que traballa Euler é a dun xogo de cartas na que dúas persoas A e B, con cada seu mazo completo de cartas, van sacándoas de unha en unha. Se nalgún momento sacan os dous a mesma carta gañará A. Se, pola contra, ningún par de cartas é coincidente, gañará B. Trátase de calcular a probabilidade de que gañe cada un deles.

No canto de cartas imos falar de números e no canto de considerar únicamente o caso das 52 cartas dunha baralla francesa, trataremos o problema xeral de n cartas.
En primeiro lugar, sen perda de xeneralidade, podemos supoñer que un dos xogadores (consideremos que sexa o xogador A) ten ordenadas todas as súas cartas en orde crecente: 1, 2, 3,....,n. Agora o problema consistirá en contabilizar o número de permutacións nas que ningún elemento coincida con esta dada. Este tipo de reconto é hoxe coñecido como desarranxo.
Fago aquí unha paréntese terminolóxica. Escollín o termo desarranxo por varias razóns. En primeiro lugar xa temos en galego outro termo para referirnos a outro reconto combinatorio: arranxo
(os arranxos de n elementos tomados de m en m consisten en todos os subconxuntos ordenados de m elementos que podemos formar nun conxunto de n elementos, con m ≤ n). En segundo lugar, a denominación en inglés é derangement, en francés dérangement e en portugués, desaranjo. En español só achei que para referirse á contabilización dos desarranxos, que se fai mediante a función subfactorial. Nesta lingua hai quen usa o termo desarreglo.

Volvamos á análise de Euler. Consideremos os primeiros casos.
Se n=1, gaña A
Se n =2, hai dúas posibilidades de extracción: (1,2) gañando A, e (2,1) gañando B.
Se n = 3 Euler fai a seguinte táboa con todas as posibilidades:
Táboa para n=3
Onde coa columna da esquerda indicamos as cartas de A, mentres que as columnas numeradas refírense a todas as posbiles xogadas de B.
Se denominamos $${ A }_{ n }^{ k }=no\quad xogo\quad con\quad n\quad cartas\quad A\quad gaña\quad coa\quad carta\quad k$$
 $${ A }_{ n }=no\quad xogo\quad con\quad n\quad cartas\quad A\quad gaña\quad (con \quad algunha \quad carta)$$
Podemos contabilizar o número de veces que gaña A e en que extracción. A gañará na primeira extracción nos casos 1 e 2 (ver táboa anterior), gañará na segunda extracción no caso 5 e na terceira extracción no caso 3.
$$P\left( { A }_{ 3 }^{ 1 } \right) =\frac { 2 }{ 6 } \quad\quad         P\left( { A }_{ 3 }^{ 2 } \right) =\frac { 1 }{ 6 }    \quad\quad            P\left( { A }_{ 3 }^{ 3 } \right) =\frac { 1 }{ 6 } $$
$$P\left( { A }_{ 3 } \right) =\frac { 4 }{ 6 } $$
Para n=4:
Táboa para n=4
A gaña na primeira extración nos 6 primeiros casos
A gaña na segunda extracción nos casos 17, 18, 21 e 22.
A gaña na terceira extracción nos casos 10, 12 e 21
A gaña na cuarta extracción nos casos 8 e 15
$$P\left( { A }_{ 4 }^{ 1 } \right) =\frac { 6 }{ 24 } \quad\quad         P\left( { A }_{ 4 }^{ 2 } \right) =\frac { 4 }{ 24 }    \quad\quad            P\left( { A }_{ 4 }^{ 3 } \right) =\frac { 3 }{24 } \quad\quad            P\left( { A }_{ 4 }^{ 4 } \right) =\frac { 2 }{24 }$$
$$P\left( { A }_{ 4 } \right) =\frac { 15 }{ 24 } $$
Para n = 5 teremos un total de 5! = 120 permutacións. Moi difícil de abarcar. Pasemos a profundizar nos casos estudados e intentemos xeneralizar o que xa coñecemos. Por exemplo, con 4 cartas temos 4! ordenacións distintas. Delas danse 6 coincidencias na primeira extracción. Se non rematara o xogo coa primeira coincidencia tamén teriamos 6 coincidencias en cada unha das outras extraccións. Por exemplo na segunda vémola na táboa nos casos 1, 2, 17, 18, 21 e 22. Está claro que en xeral, para n cartas haberá (n-1)! coincidencias en calquera das extraccións . Isto permitiríanos a seguinte notación:
${ a }_{ n }^{ k }=nº\quad de\quad éxitos\quad de\quad A\quad na\quad k-ésima\quad extracción\quad con\quad n\quad cartas$
${ a }_{ n }^{ 1 }=(n-1)!$
Deamos un paso máis. Sabemos que na segunda extracción A gaña menos que (n-1)! veces pois hai que restarlle algunha das veces que gañou coa primeira. No caso das 4 cartas, das 6 coincidencias temos que restar dúas: as correspondentes aos casos 1 e 2.
E que pasaría na terceira extracción? Aquí é onde agroma a xenialidade de Euler que desbloquea as dificultades e abre unha vía para abordar  o problema. Euler propón eliminar as cartas coincidentes nesa extracción nos dous mazos e pasa a contabilizar o resultado despois desta simplificación. Sabemos que hai 6 coincidencias na terceira fila (as correspondentes ás columnas 1, 6, 10, 12, 20 e 21). Eliminemos precisamente o 3 destes casos e quédanos:

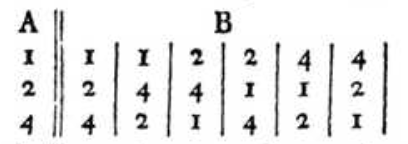

táboa para n=3 (non é erro, compara coa de máis arriba)

Que son precisamente os 6 casos para n=3. Pero o problema de determinar en cantos casos gaña A na terceira extracción xa o resolvimos máis arriba. Sabemos que das 6 coincidencias da terceira fila debemos restar 2 da primeira e unha da segunda. Quédannos 3 vitorias para A.
En xeral, con n cartas,  para determinar o número de éxitos de A na k-ésima extracción, debemos suprimir as cartas nas que se produce esa k-ésima coincidencia polo que nos quedan n-1 cartas e un total de (n-1)! casos dos que debemos restar aqueles nos que houbo unha coincidencia das k-1 primeiras extraccións. Todo isto podemos expresalo con fórmulas; farémolo para o caso de termos n+1 cartas.
${ a }_{ n+1 }^{ 1 }=n!$
$ { a }_{ n+1 }^{ 2 }=n!-{ a }_{ n }^{ 1 }$
${ a }_{ n+1 }^{ 3 }=n!-{ a }_{ n }^{ 1 }-{ a }_{ n }^{ 2 }={ a }_{ n+1 }^{ 2 }-{ a }_{ n }^{ 2 }$ ....
$ { a }_{ n+1 }^{ k+1 }=n!-{ a }_{ n }^{ 1 }-{ a }_{ n }^{ 2 }-....-{ a }_{ n }^{ k }={ a }_{ n+1 }^{ k }-{ a }_{ n }^{ k }$
Con estes resultados no peto podemos poñernos a calcular os valores dos primeiros casos:
${ Para\quad n=1:\quad a }_{ 1 }^{ 1 }=1$
${ Para\quad n=2:\quad a }_{ 2 }^{ 1 }=1!=1  \quad { a }_{ 2 }^{ 2 }={ a }_{ 2 }^{ 1 }-{ a }_{ 1 }^{ 1 }=1-1=0$
$ { Para\quad n=3:\quad a }_{ 3 }^{ 1 }=2!=2   \quad { a }_{ 3 }^{ 2 }={ a }_{ 3 }^{ 1 }-{ a }_{ 2 }^{ 1 }=2-1=1 \quad  { a }_{ 3 }^{ 3 }={ a }_{ 3 }^{ 2 }-{ a }_{ 2 }^{ 2 }=1-0=1$
$Para\quad n=4:\quad { a }_{ 4 }^{ 1 }=3!=6  \quad {  a }_{ 4 }^{ 2 }={ a }_{ 4 }^{ 1 }-{ a }_{ 3 }^{ 1 }=6-2=4 \quad{ a }_{ 4 }^{ 3 }={ a }_{ 4 }^{ 2 }-{ a }_{ 3 }^{ 2 }=4-1=3$
$ \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad { a }_{ 4 }^{ 4 }={ a }_{ 4 }^{ 3 }-{ a }_{ 3 }^{ 3 }=3-1=2$
Euler, incansable, continúa e ofrece todos estes valores:
nº de éxitos de A en cada extracción
Chegou o momento de calcular as probabilidades. Agora contamos co coñecemento suficiente para abordar o ataque final ao problema.

$P\left( { A }_{ n }^{ k } \right) =\frac { { a }_{ n }^{ k } }{ n! } \quad \quad \quad P\left( { A }_{ n-1 }^{ k } \right) =\frac { { a }_{ n }^{ k } }{ \left( n-1 \right) ! } $
$P\left( { A }_{ n }^{ k+1 } \right) =\frac { { a }_{ n }^{ k+1 } }{ n! } =\frac { { a }_{ n }^{ k }-{ a }_{ n-1 }^{ k } }{ n! } =\frac { { a }_{ n }^{ k } }{ n! } -\frac { { a }_{ n-1 }^{ k } }{ \left( n-1 \right) !\cdot n } =P\left( { A }_{ n }^{ k } \right) -\frac { P\left( { A }_{ n-1 }^{ k } \right) }{ n } \quad \quad \quad [1]$
Agora podemos calcular as probabilidades de que, con n cartas, A gane na k-ésima extracción:

$P\left( { A }_{ n }^{ 1 } \right) =\frac { { a }_{ n }^{ 1 } }{ n! } =\frac { \left( n-1 \right) ! }{ n! } =\quad \frac { 1 }{ n } \quad \quad$
$ P\left( { A }_{ n }^{ 2 } \right) =P\left( { A }_{ n }^{ 1 } \right) -\frac { P\left( { A }_{ n-1 }^{ 1 } \right)  }{ n } =\frac { 1 }{ n } -\frac { 1 }{ n\left( n-1 \right)  } $
$ P\left( { A }_{ n }^{ 3 } \right) =P\left( { A }_{ n }^{ 2 } \right) -\frac { P\left( { A }_{ n-1 }^{ 2 } \right)  }{ n } =\frac { 1 }{ n } -\frac { 1 }{ n\left( n-1 \right)  } -\frac { 1 }{ n } \left( \frac { 1 }{ n-1 } -\frac { 1 }{ \left( n-1 \right) \left( n-2 \right)  }  \right) =$
$ =\frac { 1 }{ n } -\frac { 2 }{ n\left( n-1 \right)  } +\frac { 1 }{ n\left( n-1 \right) \left( n-2 \right)  } $
$ P\left( { A }_{ n }^{ 4 } \right) =P\left( { A }_{ n }^{ 3 } \right) -\frac { P\left( { A }_{ n-1 }^{ 3 } \right)  }{ n } =$
$=\frac { 1 }{ n } -\frac { 2 }{ n\left( n-1 \right)  } +\frac { 1 }{ n\left( n-1 \right) \left( n-2 \right)  } -\frac { 1 }{ n } \left( \frac { 1 }{ n-1 } -\frac { 2 }{ \left( n-1 \right) \left( n-2 \right)  } +\frac { 1 }{ \left( n-1 \right) \left( n-2 \right) \left( n-3 \right)  }  \right) =$
$ =\frac { 1 }{ n } -\frac { 3 }{ n\left( n-1 \right)  } +\frac { 3 }{ n\left( n-1 \right) \left( n-2 \right)  } -\frac { 1 }{ n\left( n-1 \right) \left( n-2 \right) \left( n-3 \right)  } $
$\quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad $
$ \quad \quad \quad \quad \quad \quad \quad \quad \quad .....$
$ P\left( { A }_{ n }^{ k+1 } \right) =\left( \begin{matrix} k \\ 0 \end{matrix} \right) \frac { 1 }{ n } -\left( \begin{matrix} k \\1 \end{matrix} \right) \frac { 1 }{ n\left( n-1 \right)  } +\left( \begin{matrix} k \\ 2 \end{matrix} \right) \frac { 1 }{ n\left( n-1 \right) \left( n-2 \right)  } -.......+{ \left( -1 \right)  }^{ k }\left( \begin{matrix} k \\ k \end{matrix} \right) \frac { 1 }{ n\left( n-1 \right) ...\left( n-k \right)  } \\ \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad \\ \quad \quad \quad \quad \quad \quad \quad \quad \quad \quad $
$.....$
$ P\left( { A }_{ n }^{ n } \right) =\left( \begin{matrix} n-1 \\ 0 \end{matrix} \right) \frac { 1 }{ n } -\left( \begin{matrix} n-1 \\ 1 \end{matrix} \right) \frac { 1 }{ n\left( n-1 \right)  } +\left( \begin{matrix} n-1 \\ 2 \end{matrix} \right) \frac { 1 }{ n\left( n-1 \right) \left( n-2 \right)  } -......+{ \left( -1 \right)  }^{ n }\left( \begin{matrix} n-1 \\ n-1 \end{matrix} \right) \frac { 1 }{ n! }  $

Temos que sumar todos os valores anteriores. Como en cada fila nos aparecen os números combinatorios, unha boa estratexia é colocar os sumandos a semellanza do triángulo de Pascal e despois pasar a sumar as diagonais, tal e como se indica na imaxe:

Euler non fai referencia a Blaise Pascal (16232-1662), posiblemente porque recoñecía de sobra a propiedade que se debe aplicar para sumar cada unha destas diagonais. Aparecera como "terceira consecuencia" nun libro do matemático francés no que explicita 19 resultados sobre o famoso triángulo que leva o seu nome. A obra, O triángulo aritmético, publicárase póstumamente no 1665 aínda que xa estaba impresa no 1654 pois Pascal xa a divulgara entre as amistades. Esa terceira consecuencia é a que agora vén a denominarse en inglés como hockey-stick identity.
Facendo uso desta identidade sumaremos a k-ésima diagonal do anterior triángulo:


$\sum _{ i=k }^{ n-1 }{ { (-1) }^{ k } } \left( \begin{matrix} k \\ i \end{matrix} \right) \frac { 1 }{ n\left( n-1 \right) .....\left( n-k \right) } ={ \left( -1 \right) }^{ k }\frac { 1 }{ n\left( n-1 \right) .....\left( n-k \right) } \sum _{ i=k }^{ n-1 }{ \left( \begin{matrix} k \\ i \end{matrix} \right) } =$
$ ={ \left( -1 \right) }^{ k }\frac { 1 }{ n\left( n-1 \right) ....\left( n-k \right) } \left( \begin{matrix} n \\ k+1 \end{matrix} \right) ={ \left( -1 \right) }^{ k }\frac { 1 }{ \left( k+1 \right) ! } $
Finalmente poderemos obter o resultado de todas estas sumas, o que nos dá a probabilidade desexada, de que A gane nunha partida con n cartas:

$$P\left( { A }_{ n } \right) =1-\frac { 1 }{ 2! } +\frac { 1 }{ 3! } -\frac { 1 }{ 4! } +\frac { 1 }{ 5! } -....+{ { \left( -1 \right) } }^{ n-1 }\frac { 1 }{ n! } $$
Nun último toque fantástico Euler propón pensar que pasaría se o número de cartas fose infinito.


$$P\left( { A }_{ \infty } \right) =1-\frac { 1 }{ 2! } +\frac { 1 }{ 3! } -\frac { 1 }{ 4! } +\frac { 1 }{ 5! } -....=1-\frac { 1 }{ e } =0,632120558$$
$$P({ B }_{ \infty })=\frac { 1 }{ e } =0,367879441$$
Leonhard Euler calcula as probabilidades para A e B ata n=15 e conclúe que cando o número de cartas supera as 12, as cifras decimais dadas anteriormente xa non varían. Lembremos que o noso problema orixinal falaba de 14 profesores polo que a resposta está suficientemente calculada.

Para disfrutar de Euler:
The Euler Archive
Euler. El maestro de todos los matemáticos, Dunham, William, Editorial Nivola (2000)

venres, 28 de xuño de 2019

Os premios "Explícoche Matemáticas 2.0". Edición 2019



‘A medición da liña costeira’, foi o traballo presentado pola alumna de 3º da ESO do IES As Bizocas ( O Grove) María Sanmartín Cabanas, e ‘Un mundo rodeado de matemáticas. Trigonometría’, é unha peza de Francisco Estévez e Paula Mourille, estudantes de 4º da ESO no IES Celanova Celso Emilio Ferreiro. Estes foron os audiovisuais premiados o pasado xoves 20/06/19 na 8ª edición do concurso Explícoche Matemáticas 2.0, organizado pola CNL da Facultade de Matemáticas da USC.


Na categoría de mellor valoración dos usuarios da arañeira o vídeo premiado foi‘Chiquicuriosidades’, realizado por Sara Marco Andrade, Carmen Caeiro Arca e Sofía Caramés Lage, alumnas de 4º de ESO do IES Frei Martín Sarmiento ( Pontevedra.)


Ademais dos premios cos que estaba dotado este concurso, o alumnado galardoado recibiu como agasallo o libro Mate-Glifos, do que xa falamos noutra ocasión.
Parabéns a todos os premiados, e tamén a todos os participantes. Seica así, aos pouquiños, Explícoche Matemáticas 2.0 xa leva xuntado un par de centos de vídeos relatando diversos aspectos das matemáticas.
Un último comentario do que teño que deixar constancia. No que fora un rechío estridente, o secretario xeral de política lingüística participara na pasada entrega de premios. Desta vez non se soubo nada del. Parece que con aquela intervención xa lle chegou. Demasiada dose de matemáticas en galego para quen ten como función principal prohibir as matemáticas en galego.

luns, 10 de xuño de 2019

Bombelli, máis que complexos

Rafael Bombelli (1526-1572) foi no seu tempo un coñecido enxeñeiro hidráulico. Hoxe en día faise referencia a el cando falamos dos números complexos porque foi o primeiro en en atreverse con ese refugado obxecto matemático. Curiosamente os primeiros pasos con este tipo de números non se deron onde parecería máis natural, co tratamento das ecuacións de segundo grao, senón que apareceron no contexto das de grao 3.
Efectivamente, Girolamo Cardano xa chamara a atención sobre a cuestión cando considerou o seguinte problema no capítulo XXXVII do Ars Magna:
 divide 10 en dúas partes tales que o produto de ambas sexa 30 ou 40, é claro que este caso é imposible
A ecuación cuadrática ligada a este problema (no caso de tomarmos 40 como o valor do produto), x2+40 = 10x e Cardano obtén como solucións $${ x }_{ 1 }=5+\sqrt { -15 } \quad \quad \quad \quad { x }_{ 2 }=5-\sqrt { -15 } \quad \quad \quad $$
Cualificando o resultado tan sutil como inútil, Cardano non pasou de aí. En todo caso, podía aparcar a cuestión argumentando que este tipo de problemas cuadráticos son absurdos. Pero non tardaría en bater con outra dificultade que non se podía desprezar con tanta alegría. Ao abordar a resolución da ecuación cúbica volverían a aparecerlle raíces cadradas de números negativos. No capítulo do Ars magna adicado ao caso de cubo igual a cousa máis número trata coa seguinte ecuación:
$${ x }^{ 3 }=15x+4\quad \quad \quad \quad [1]$$
Aplicando o seu método de resolución obteríase como resultado
$$x=\sqrt [ 3 ]{ 2+\sqrt { -121 }  } +\sqrt [ 3 ]{ 2-\sqrt { -121 }  } $$
Como isto non entra dentro dos parámetros das matemáticas daquel tempo, considérase que a fórmula non era válida para este tipo de ecuacións, que se cualifican de irreducibles. Outra vez Cardano aparca o problema. Non pasaría de aí.
Quen se atrevería a cruzar esta liña había de ser Bombelli. Foi na súa obra matemática, Algebra, da que no XVI se publicaran tres tomos. Dos outros dous volumes non se tiña noticia ata que Ettore Bertolotti descubriu os manuscritos no 1923. É moi significativo o que se conta no MacTutor History of Mathematics da universidade esocesa de St Andrews sobre esta obra,  que nesta antes de mergullarse no uso de raíces cadradas de número negativos explicítanse as regras do produto dos signos que tan difíciles son de explicar ao alumnado de 1º da ESO:
+ ⋅ + = +             – ⋅  + = –            8⋅ 8 = 64                   (−4)⋅5 = –20
– ⋅ – = +             + ⋅ – =  +           (–5)⋅(–6 )= 30            5⋅ (−4) = −20

Claro que se abrísemos a  Álgebra de Bomelli polo folio 70 do Libro I, o aspecto destas regras sería moi diferente ao que acabamos de escribir aquí. Por poñer un exemplo, a última das igualdades enunciábase deste outro xeito:
Máis 5 veces menos 4 fai menos 20
Folio 70 da Álgebra (páx. 127 deste PDF)
Do anterior podemos sacar un par de leccións. A primeira,  que sen vimbios non se pode facer un cesto. Con estes saberes na faltriqueira estamos en mellores condicións de enfrentármonos ás raíces cadradas de negativos. Con todo, isto non significa Bombelli que tome en consideración as solucións negativas das ecuacións nin que admita coeficientes negativos. No estudo da resolución de ecuacións polinomiais seguirá distinguindo toda unha serie de casos co fin de que todos os coeficientes sexan sempre positivos. Os avances na selva das matemáticas, como vemos, foron construíndose aos poucos e con moito esforzo. A segunda das leccións é que unha boa notación facilita a comprensión das ideas matemáticas. Neste aspecto Bombelli tamén sería un innovador.

Álxebra con aritmética
Álgebra, tomo II, páxina 190 [347 do PDF]
Xa vimos a orixinalidade e Bombelli no relativo a explicitar as propiedades do produto de números negativos. Pasemos agora á parte puramente alxébrica.
No folio 190 do segundo tomo da Álgebra ocúpase do Capitolo di cubo eguale a tanti e numero. Para intentar captar mellor o sabor do momento ímola escribir coa notación orixinal.
$$\overset { 3 }{ \smile  } \quad Eguale \quad à \quad 6\quad \overset { 1 }{ \smile  } \quad p.40\\ { x }^{ 3 }\quad =\quad 6x\quad +40\quad \quad \quad [2]$$
Aínda que a notación de Bombelli non tivo éxito,  non podemos deixar de recoñecer a habilidade para trazar os camiños do futuro. A vía do establecemento dunha notación concentrada para expresar ideas matemáticas estaba comenzando a desenvolverse e el foi un dos precursores.  Pensemos que Cardano non usaba ningún tipo de símbolos.
Nunha entrada anterior xa comentaramos como Cardano resolve a cúbica sen termo en x2
 $${ x }^{ 3 }+px+q=0\quad \quad \quad \quad [3]$$
Mediante a fórmula
$$x=\sqrt [ 3 ]{ \frac {- q }{ 2 } +\sqrt { { \left( \frac { q }{ 2 }  \right)  }^{ 2 }+{ \left( \frac { p }{ 3 }  \right)  }^{ 3 } }  } +\sqrt [ 3 ]{ \frac { -q }{ 2 } -\sqrt { { \left( \frac { q }{ 2 }  \right)  }^{ 2 }+{ \left( \frac { p }{ 3 }  \right)  }^{ 3 } }  } $$
No caso da nosa ecuación [2] temos que tomar p=-6 e q=-40 polo que obtemos a seguinte solución :
$$R.c.\left\lfloor 20.p.R.Q.392 \right\rfloor .p.R.c.\left\lfloor 20.m.R.q.392 \right\rfloor \\\sqrt [ 3 ]{ 20+\sqrt { 392 }  } +\sqrt [ 3 ]{ 20-\sqrt { 392 }  }$$
Outra vez a notación de Bombelli é tan moderna que se nos fai transparente e non precisa explicación. Agora fai uso da seguinte suposición:
$$\sqrt [ 3 ]{ 20+\sqrt { 392 }  }=a+\sqrt { b}\\ \sqrt [ 3 ]{ 20-\sqrt { 392 }  }=a-\sqrt { b}$$
Como sabía que a solución da ecuación era x=4:
$$ x=\left( a+\sqrt { b }  \right) +\left( a-\sqrt { b }  \right) =2a=4$$
Entón a=2. Xa pode buscar sen ningunha dificultade o valor de b desenvolvendo o cubo do binomio:
$${ { \left( 2+\sqrt { b } \right) } }^{ 3 }=20+\sqrt { 392 } $$
É inmediato obter o valor  b=2 . De aí que:
$$R.c.\left\lfloor 20.p.R.Q.392 \right\rfloor .p.R.c.\left\lfloor 20.m.R.q.392 \right\rfloor \\ eguàle\quad 2.p.R.q.2 \quad\quad 2.m.R.q.2\quad eguàle\quad 4\\ \sqrt [ 3 ]{ 20+\sqrt { 392 }  } +\sqrt [ 3 ]{ 20-\sqrt { 392 }  }= \left( 2+\sqrt { 2 }  \right) +\left( 2-\sqrt { 2 }  \right) = 4$$
Unha pequena anotación fóra de liña. Como poderíamos introducir nunha aula de ensino secundario esta ecuación? Desde o punto de vista da súa resolución penso que o mellor contexto sería no momento en que tratemos das funcións. Teriamos que obter o punto de corte de dúas funcións ben coñecidas. Unha pequena contextualización do comentado máis arriba pode dar lugar a comprender o poder desas ferramentas das que dispoñemos hoxe en día. Con elas un alumno da secundaria pode, sen maior dificultade, abordar problemas que estaban nos límites do coñecemento matemático a mediados do XVI.



Álxebra con xeometría
Bombelli segue os pasos de Cardano, usa os seus métodos de resolución ata tal punto que, por exemplo, no capítulo de Cubo e tanti eguale a numero, usa a mesma ecuación que el
$${ x }^{ 3 }+6x=20\quad \quad \quad \quad [4]$$
que xa resolvéramos noutra entrada, cando falamos precisamente de Cardano. Daquela tomando
 p=6 e q=-20 polo que obtivemos a sorprendente igualdade
$$y=\sqrt [ 3 ]{ 10+\sqrt { 108 }  } +\sqrt [ 3 ]{ 10-\sqrt { 108 }  }=2 $$
que cos métodos aritméticos de Bombelli deixaría de ser tan sorprendente. Como sabemos que x=2 é solución
$$ x=\left( a+\sqrt { b }  \right) +\left( a-\sqrt { b }  \right) =2a=2$$
entón tomando como valor para a a súa metade (a=1), podemos pasar a calcular b mediante a igualdade:
$${ { \left( 1+\sqrt { b } \right) } }^{ 3 }=10+\sqrt { 108 } $$
Obtemos b=3. Velaí a seguinte conclusión:
$$\sqrt [ 3 ]{ 10+\sqrt { 108 }  }=1+\sqrt { 3}\\ \sqrt [ 3 ]{ 10-\sqrt { 108 }  }=1-\sqrt { 3}$$

Para xustificar este resultado Bombelli volve a desenvolver o cubo dun binomio ao estilo da época, isto é, desmontando unha figura cúbica en pezas.
Estilo s.XVI vs. reinterpretación s. XX
Pero outra vez Bombelli fai un novo engadido. Achéganos outra xustificación de carácter "plano" (bidimensional). Con isto deslígase o grao da ecuación da dimensión da xustificación xeométrica. Outro pequeno avance que non culminaría ata que Leibniz, nunha carta a Huygens, no 1673, ofrece a primeira verificación puramente alxébrica da resolución da ecuación cúbica.

Resolución plana dunha ecuación cúbica
Na seguinte aplicación temos un resolutor automático baseado na idea de Bombelli [podes facer scroll coa roda do rato]





Imos intentar explicar algo as ideas que xustifican esta aplicación.
Sexa x=BC=HX
Aplicando o teorema da altura ao triángulo rectángulo BDE, e tendo en conta que tomamos CD=1, obtemos que CE=x2
Construímos un cadrado de lado HI e área 20 (ou q, en xeral). Con BO=HC=6 (ou p, en xeral), aplicando outra vez o teorema da altura ao triángulo rectángulo EIM:

$$20={ HI }^{ 2 }=EH\cdot HX=EH\cdot BC=(EC+CH)\cdot BC=\left( { x }^{ 2 }+6 \right) x={ x }^{ 3 }+6x$$

O golpe final
Volvamos ao comenzo, consideremos outra vez a ecuación
$${ x }^{ 3 }=15x+4\quad \quad \quad \quad [1]$$
Que tiña como solución:
$$x=\sqrt [ 3 ]{ 2+\sqrt { -121 }  } +\sqrt [ 3 ]{ 2-\sqrt { -121 }  } $$
Agora as consideracións aritméticas de Bombelli volven a facer avanzar as matemáticas outro paso. Repitamos o procedemento xa comentado anteriormente:
$$\sqrt [ 3 ]{ 2+\sqrt { -121 }  }=2+\sqrt { -b}\\ \sqrt [ 3 ]{ 2-\sqrt { -121 }  }=2-\sqrt {- b}$$  $${ { \left( 2+\sqrt { -b } \right) } }^{ 3 }=2+\sqrt { -121 } \\ { { \left( 2-\sqrt { -b } \right) } }^{ 3 }=2+\sqrt { -121 } $$
É case inmediato obter o valor b=1 polo que así, por fin, se xustificaría a solución:
$$x=\sqrt [ 3 ]{ 2+\sqrt { -121 }  } +\sqrt [ 3 ]{ 2-\sqrt { -121 }  } =\left( 2+\sqrt { -1 }  \right) +\left( 2-\sqrt { -1 }  \right) =4\quad \quad \quad [5]$$
Claro que, esta notación moderna pode deturpar o espírito orixinal da Algebra de Bombelli. Por esta razón escribo con remorsos esta última igualdade. Escribir a  cadrada de -1ou o número imxainario  i levanos a caer nun anacronismo inxustificable xa que leva implícito toda a mochila do rico desenvolvemento do corpo dos números complexos. Bombelli, certamente, non tiña esa mochila.
Así e todo, escribir a raíz cadrada dun número negativo tal e como veño de facer en [5] tampouco lle fai xustiza a Bombelli. Volvendo á súa notación, el escribía así a raíz cadrada de 4: R.c.4. Xa que logo podería ter escrito:
$$2.p.R.c.m.1\\ 2+\sqrt { -1 } $$
Pero non o fixo. Posiblemente foi máis alá ao expresar a anterior expresión como 2.p.d.m. Onde p.d.m tería case o significado do noso número imaxinario i. Non se trata de escribir a raíz cadrada dun negativo, Bombelli, xa a tiña calculada e usaba ese resultado como un número co que operar nas mesmas condicións que calquera outro. Tiña razón Cantor, a esencia das matemáticas son a súa liberdade.

P.S.: como exercicio para o alumnado do ensino secundario, estaría ben estudar as solucións das cúbicas sen termos en x2 mediante os puntos de corte entre as gráficas das función y=x3 e a dunha unha recta y=mx+n. Nesta entrada xa hai unha pequena colección de propostas en [1], [2] e [4]

Recursos:
Álgebra, Bombelli
Rafael Bombelli, MacTutor History of Mathematics archive
Una historia de las matemáticas para jóvenes III. La historia de las ecuaciones, Ricardo Moreno Castillo, Editorial Nivola
Cardano y Tartaglia. Las matemáticas en el Renacimiento italiano, Francisco Martín Casalderrey, Editorial Nivola
El universo de las matemáticas, William Dunham, Editorial Pirámide
Bombelli's Algebra (1572) and a new mathematical object , Giorgio T. Bagni
